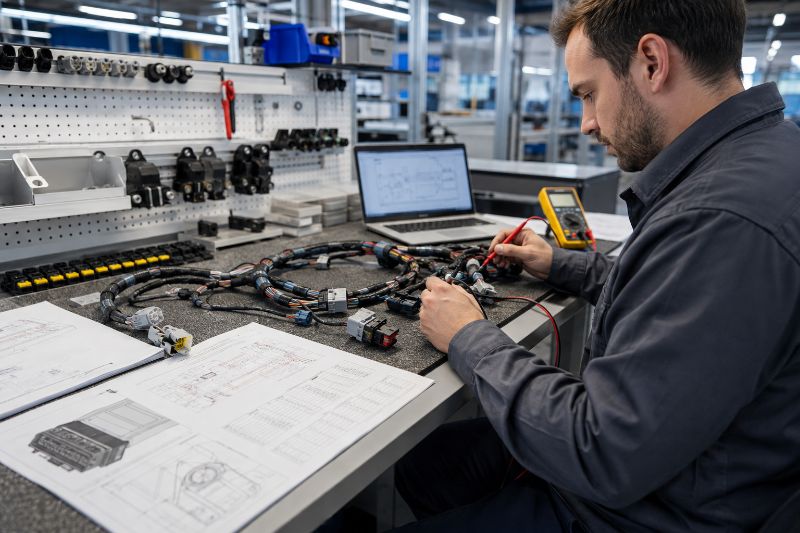

Documentação técnica de chicotes: o que registrar no projeto

Registrar corretamente a configuração aprovada ajuda a reduzir dúvidas e facilita ajustes, reposições e novas produções sem depender apenas da memória ou da peça física.

A documentação técnica de chicotes elétricos deve reunir as informações necessárias para identificar, compreender e reproduzir a configuração definida para um projeto.

Isso pode envolver desenho, comprimentos, ramificações, fios, conectores, terminais, posições, identificações, características de montagem e histórico de alterações.

O objetivo não é criar papelada desnecessária. É evitar que informações importantes fiquem somente na memória de quem participou do desenvolvimento ou sejam interpretadas novamente a cada produção.

Quando o chicote será utilizado repetidamente, a documentação passa a funcionar como elo entre o projeto aprovado e aquilo que deverá ser reproduzido.

Este conteúdo aprofunda um ponto específico dentro do processo mais amplo de padronização de chicotes elétricos em produção seriada. Se o objetivo for entender o que são esses conjuntos antes de avançar, vale conferir também o conteúdo sobre o que são chicotes elétricos e suas funções.

Por que a amostra física sozinha pode não ser suficiente

Uma amostra aprovada é uma referência importante porque permite visualizar o chicote real, observar seus ramais e compreender como os componentes estão organizados.

Entretanto, ela nem sempre consegue comunicar sozinha todas as informações necessárias.

Imagine, por exemplo, dois cabos visualmente parecidos que possuem especificações diferentes. Pela peça física, determinadas características podem não ser evidentes.

Também pode ser difícil determinar apenas pela observação:

• qual medida foi definida como referência;
• qual conector ou terminal deve ser utilizado;
• qual alteração pertence à versão atual;
• quais identificações precisam ser mantidas;
• qual orientação deve ser seguida durante a montagem.

Por isso, amostra e documentação tendem a cumprir funções complementares.

A EDCabos informa que trabalha com chicotes desenvolvidos a partir de desenhos ou amostras fornecidos pelos clientes, além de colaborar em projetos conforme necessidades específicas.

Sugestão para leitura: quando vale terceirizar a montagem de chicotes elétricos na indústria.

Quais informações precisam ser documentadas no chicote elétrico?

Não existe um único documento obrigatório que atenda todos os projetos. O nível de detalhamento depende da aplicação e da complexidade do conjunto.

Ainda assim, algumas informações costumam ser importantes para representar adequadamente aquilo que deverá ser produzido.

Identificação do projeto

O primeiro passo é permitir que a referência seja associada claramente ao chicote correto.

Nome, código interno ou outra identificação definida pelo projeto ajudam a evitar que conjuntos semelhantes sejam confundidos.

Quando existem variações do mesmo chicote, essa identificação se torna ainda mais importante.

Comprimentos e ramificações

A documentação deve deixar claro como o conjunto está distribuído e quais medidas fazem parte da referência definida.

Isso inclui tanto o comprimento geral quanto as dimensões relevantes dos diferentes ramais.

Não é adequado assumir tolerâncias genéricas. Os limites aceitáveis precisam vir da necessidade real do projeto.

Fios e cabos

Também é importante especificar adequadamente os condutores usados no conjunto.

A finalidade é evitar que uma futura reprodução dependa apenas da aparência ou da cor observada na amostra.

As características que precisam ser registradas variam conforme a aplicação e devem seguir a especificação técnica definida para aquele projeto.

Conectores e terminais

Conectores semelhantes visualmente podem possuir aplicações diferentes.

Por isso, o registro deve permitir identificar qual componente pertence a cada ponto do chicote e, quando relevante, como ele deve ser orientado.

O mesmo raciocínio se aplica aos terminais.

A EDCabos inclui processos como corte, desponte e crimpagem entre suas atividades relacionadas à fabricação de chicotes.

Identificações, proteções e acabamento

Quando o projeto possui etiquetas, proteções, revestimentos, agrupamentos ou outros detalhes construtivos, essas características também precisam fazer parte da referência.

Não se trata de acrescentar elementos desnecessários à documentação, mas de registrar aquilo que influencia a configuração que deverá ser repetida.

O desenho técnico deve conversar com a peça física

Um erro comum de organização acontece quando o desenho mostra uma versão e a amostra aprovada representa outra.

Nesse cenário, surgem duas referências possíveis.

Quem participou do desenvolvimento talvez saiba qual delas está correta. Meses depois, outra equipe ou fornecedor pode não ter essa mesma informação.

Por isso, sempre que uma alteração aprovada modifica a configuração do conjunto, a documentação correspondente precisa acompanhar essa decisão.

Esse cuidado reduz ambiguidades e facilita compreender qual versão realmente representa o projeto atual.

Alterações precisam gerar uma nova referência controlada

Projetos podem evoluir.

Um ramal pode precisar de outro comprimento. Um conector pode mudar. Uma posição pode ser ajustada depois de um teste de montagem.

O problema não está necessariamente em alterar o chicote. O risco aparece quando a alteração ocorre sem que fique claro qual configuração passou a valer.

Por isso, é importante controlar revisões ou versões de maneira coerente com o processo utilizado pela empresa.

A documentação deve permitir responder:

Qual é a configuração atualmente aprovada?

Caso essa pergunta dependa exclusivamente da memória de uma pessoa, existe uma fragilidade de processo.

Fotografias podem ajudar, mas não devem carregar toda a especificação

Fotografias são úteis para mostrar:

• posição de componentes;
• aparência geral;
• organização dos ramais;
• detalhes de montagem;
• referências visuais.

Porém, uma fotografia não necessariamente informa dimensões, características do cabo, identificação exata de componentes ou detalhes elétricos.

Por isso, imagens funcionam melhor como apoio visual à documentação, e não como substitutas de todas as demais referências.

O mesmo princípio se aplica à amostra física.

Quanto melhor as diferentes referências se complementarem, menor tende a ser a margem para interpretação.

A documentação também ajuda na comunicação com o fornecedor

Quando a montagem é terceirizada, uma referência técnica organizada facilita a troca de informações entre cliente e fabricante.

O fornecedor consegue compreender melhor aquilo que precisa ser produzido, enquanto o cliente possui uma base mais objetiva para analisar a primeira peça e futuras repetições.

Essa relação é especialmente importante quando o projeto possui várias derivações, componentes diferentes ou características específicas.

No artigo sobre terceirização, a EDCabos destaca situações em que repetibilidade e padronização passam a ser relevantes para a decisão de levar a montagem a um fornecedor especializado.

A documentação ajuda justamente a sustentar essa repetibilidade.

Documentar também facilita futuras reposições

A importância da documentação não termina quando o primeiro lote é produzido.

Se meses depois surgir necessidade de uma nova produção ou reposição, a empresa precisa saber qual configuração deve ser utilizada.

Sem uma referência organizada, pode ser necessário reconstruir parte das decisões tomadas durante o desenvolvimento.

Com desenho, especificação, versão e referência aprovada coerentes entre si, o processo tende a começar de uma base mais clara.

Isso não elimina a necessidade de conferência. Porém, reduz a dependência de interpretações feitas novamente a cada solicitação.

Documentação e validação são etapas diferentes do mesmo processo

A validação responde se a primeira peça representa adequadamente aquilo que foi definido.

A documentação registra o que exatamente foi aprovado.

Essa separação é importante para a arquitetura dos conteúdos e também para o processo técnico.

Primeiro, a empresa precisa avaliar a referência física. Depois, precisa garantir que as informações correspondentes permaneçam registradas de maneira adequada.

Assim, desenvolvimento, validação e documentação deixam de ser tarefas isoladas e passam a formar uma sequência lógica de preparação para a repetição.

Sugestão para leitura: como validar a primeira amostra de um chicote elétrico.

Uma boa referência reduz espaço para interpretação

O principal benefício da documentação técnica não é tornar o processo burocrático.

É reduzir a quantidade de decisões que precisam ser tomadas novamente sempre que o mesmo chicote for produzido.

Quando informações relevantes estão registradas, diferentes profissionais conseguem consultar uma referência comum.

Além disso, alterações futuras podem ser comparadas com uma base conhecida.

Para empresas que utilizam chicotes sob medida, isso ajuda a conectar desenvolvimento, aprovação e produção de maneira mais organizada.

Seu projeto precisa ser reproduzido a partir de uma referência técnica?

Quando desenho, amostra e especificações estão organizados, fica mais fácil apresentar ao fabricante exatamente qual configuração precisa ser analisada e produzida.

A EDCabos trabalha com desenvolvimento e fabricação de chicotes elétricos sob medida a partir de desenhos ou amostras fornecidos pelos clientes, além de atuar conforme necessidades específicas de cada aplicação.

Se sua empresa possui uma referência técnica e precisa avaliar a fabricação do chicote, entre em contato com a EDCabos e apresente as características do projeto.

Perguntas frequentes sobre documentação de chicotes elétricos

O que deve constar na documentação de um chicote elétrico?

Depende do projeto, mas a documentação pode reunir identificação, desenhos, medidas, ramificações, fios, cabos, conectores, terminais, características de montagem, identificações e versão aprovada.

Uma amostra física substitui o desenho técnico?

Não necessariamente. A amostra mostra a configuração física, enquanto o desenho e as especificações podem registrar informações que não são facilmente identificadas apenas pela observação da peça.

É necessário registrar alterações realizadas na primeira amostra?

Quando uma alteração passa a fazer parte da configuração aprovada, é importante que a referência técnica correspondente também seja atualizada para evitar divergência entre peça e documentação.

Fotografias podem fazer parte da documentação?

Sim. Fotografias podem complementar desenhos e especificações ao mostrar detalhes visuais, posições e organização. Entretanto, normalmente não são suficientes para representar todas as características técnicas do projeto.

Por que controlar a versão do chicote elétrico?

Porque diferentes alterações podem gerar configurações semelhantes visualmente. O controle de versão ajuda a identificar qual referência está válida para a produção atual.
