Erros comuns na instalação de chicotes elétricos e como evitá-los

A instalação de um chicote elétrico é o momento em que o projeto ganha vida, mas também é onde os maiores riscos se escondem. Um pequeno deslize no roteamento ou uma conexão mal finalizada pode ser a diferença entre um sistema impecável e um prejuízo catastrófico. Na EdCabos, entendemos que a fiação é a artéria do seu equipamento; se ela falha, tudo para.

Este conteúdo foi desenvolvido para projetistas, técnicos de manutenção e engenheiros que não aceitam mediocridade em suas montagens. Vamos explorar como evitar desde falhas intermitentes de sinal até danos permanentes em módulos eletrônicos, garantindo que sua instalação tenha a confiabilidade que o selo de qualidade da EdCabos representa em cada projeto.

O que é o erro de instalação em chicotes?

É qualquer desvio técnico no roteamento, crimpagem ou isolamento que impeça o chicote de operar conforme o projeto original, gerando riscos de superaquecimento ou falha de sinal.

Como funciona uma instalação correta?

Uma instalação ideal segue um gabarito rigoroso, utiliza terminais de alta precisão, proteção física contra abrasão (como tubos corrugados) e respeita rigorosamente o distanciamento de fontes de calor.

Quando usar proteções adicionais?

Proteções térmicas e mecânicas devem ser usadas sempre que houver erros comuns na instalação de chicotes elétricos por falta de planejamento, especialmente em áreas externas ou próximas a motores e vibrações.

Quanto envolve o custo de uma falha?

O custo de um erro pode ser até 10 vezes maior que o valor do chicote, envolvendo a troca de módulos eletrônicos caros, mão de obra de emergência e o lucro cessante da máquina parada.

Onde se aplica a prevenção?

Aplica-se em fiações de painéis solares, sistemas de refrigeração industrial, chicotes automotivos de alta performance e painéis de automação hospitalar.

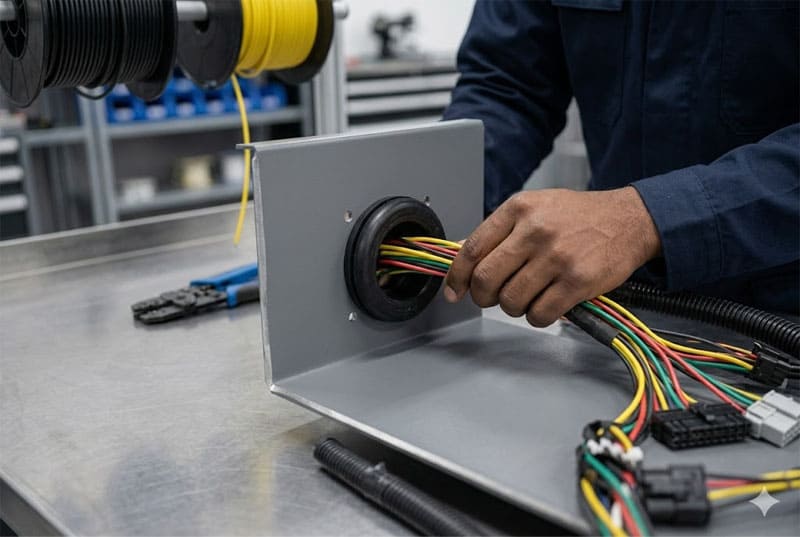

Falhas de Roteamento: O Perigo Invisível da Proteção Física

Um dos erros mais graves e silenciosos é o roteamento inadequado. Quando um chicote atravessa chapas metálicas sem o uso de borrachas de vedação (grommets), a vibração desgasta o isolamento. Para evitar esses erros comuns na instalação de chicotes elétricos, a proteção física deve ser prioridade máxima.

O desgaste por vibração e o alívio de tensão

A falta de folga (*Strain Relief*) estressa os conectores. Se o chicote estiver muito esticado, a vibração mecânica arrancará os terminais internamente. Recomendamos sempre deixar uma margem de manobra para que os fios acompanhem o movimento natural da máquina.

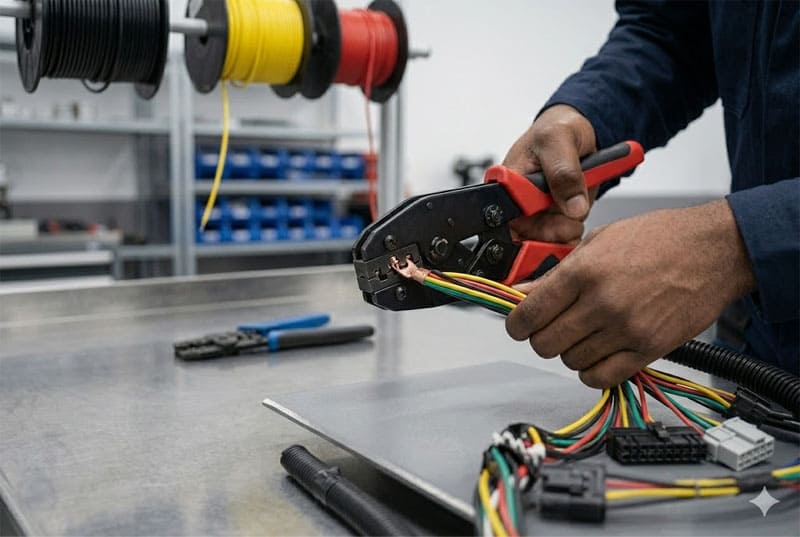

Conexões e Crimpagem: O Coração da Condutividade

Muitos instaladores cometem o erro de usar alicates genéricos. Uma conexão frouxa aumenta a resistência elétrica, o que gera calor excessivo. O uso de chicotes elétricos profissionais garante que a crimpagem industrial impeça riscos de incêndio antes mesmo que o fusível desarme.

Por que o estanho e o termoretrátil são indispensáveis

Emendas apenas enroladas oxidam com o tempo. Toda emenda deve ser estanhada e protegida com tubo termoretrátil, garantindo vedação superior e resistência mecânica. É uma etapa vital para quem busca eliminar falhas de conexão elétrica em ambientes industriais.

Não arrisque seu projeto com conexões amadoras. Solicite um orçamento de chicotes com crimpagem industrial na EdCabos e garanta a integridade do seu sistema.

Interferência Eletromagnética e Dimensionamento

Sinais sensíveis são facilmente corrompidos por ruído elétrico se estiverem próximos a cabos de alta potência. Outro ponto crítico entre os erros comuns na instalação de chicotes elétricos é o subdimensionamento dos cabos, que causa quedas de tensão fatais para módulos eletrônicos.

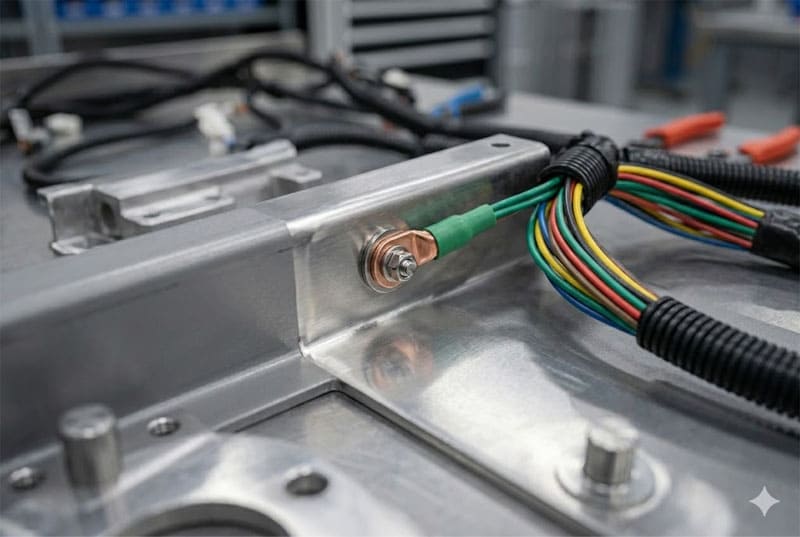

Blindando sinais e garantindo o aterramento

O uso de cabos blindados e o trançamento dos fios de sinal são essenciais. Quanto ao aterramento, nunca fixe terminais sobre superfícies pintadas. O metal deve estar limpo para garantir o retorno da corrente, separando o sinal da potência.

Precisão técnica é o nosso DNA. Fale com a EdCabos e garanta chicotes dimensionados corretamente para sua carga e elimine riscos de superaquecimento.

Conclusão

Evitar erros comuns na instalação de chicotes elétricos não é apenas uma questão de estética, mas de sobrevivência operacional. Pequenos detalhes como o uso de um tubo corrugado ou a limpeza de um ponto de aterramento definem o sucesso de um sistema complexo. Na EdCabos, nossa missão é fornecer não apenas o produto, mas a segurança de que sua conexão será inabalável.

FAQ — Perguntas Frequentes

Posso usar fita isolante em todas as emendas?

Não recomendamos. A fita isolante perde a cola com o calor e não veda contra umidade. O ideal é o uso de tubos termoretráteis para uma proteção permanente.

Por que o fio esquenta na região do terminal?

Isso geralmente ocorre devido a uma crimpagem mal feita ou terminal oxidado, o que aumenta a resistência e gera calor por efeito Joule.

Como evitar interferência em sensores sensíveis?

Utilize cabos blindados com malha de aterramento e mantenha a fiação de sinal afastada de cabos de alta tensão e motores.

Qual a vantagem do tubo corrugado na instalação?

Ele oferece uma barreira física contra cortes, esmagamentos e respingos de produtos químicos, além de organizar visualmente a fiação.

A EdCabos fabrica chicotes com etiquetas de identificação?

Sim, todos os nossos chicotes podem ser entregues com identificação personalizada para facilitar a instalação e futuras manutenções.
